CP điện là giải pháp hữu hiệu thay thế cho cầu chì trong mạch điện hiện nay. Trong bài viết này, BTB Electric sẽ cùng bạn tìm hiểu về CP điện, cấu tạo cũng như ứng dụng trong thực tế của thiết bị này.
Khái niệm về CP điện
CP điện hay CB điện chính là cầu dao tự động, dạng cầu dao hiện đại. Thiết bị này có chức năng tự động đóng ngắt mạch điện khi phát hiện sự cố hệ thống, thay vì chỉ có để thao tác thủ công như cầu dao truyền thống. Nếu so sánh với cầu chì, cầu dao tự động có thể tái sử dụng nhiều lần, còn cầu chỉ là chỉ 1 lần sử dụng.
Các chức năng chính của CP điện bao gồm:
- Chuyển mạch (mở/đóng) linh hoạt
- Bảo vệ chống ngắn mạch
- Bảo vệ quá dòng tích hợp
- Bảo vệ chống dòng rò
- Ngăn chặn quá tải điện
=>> Xem thêm: Aptomat là gì? - Cấu tạo, nguyên lý hoạt động và ứng dụng
Cấu tạo cơ bản của CP điện
CP điện có 3 thành phần cơ bản gồm tiếp điểm, buồng dập hồ quang và cơ cấu truyền động cắt. Ngoài ra còn một số vị trí khác như móc treo, khung,…
Tiếp điểm bên trong
CP điện thông thường loại MCB và MCCB có 2 tiếp điểm: 1 tiếp điểm chính và 1 tiếp điểm hồ quang. CB loại chống rò chống giật hoặc cao cấp hơn có thêm 1 tiếp điểm phụ để ngăn hồ quang cháy sang tiếp điểm chính.
Khi đóng mạch điện, lần lượt tiếp điểm hồ quang -> tiếp điểm phụ -> tiếp điểm chính sẽ đóng. Ngược lại khi mạch bị cắt, lần lượt tiếp điểm chính -> tiếp điểm phụ -> tiếp điểm hồ quang sẽ bị ngắt.
Buồng dập hồ quang
Buồng dập hồ quang được tạo thành từ nhiều tấm thép xếp chồng lên nhau, tạo nên các ngăn. Cấu trúc này giúp việc dập tắt dòng điện diễn ra nhanh chóng và hiệu quả. Có hai loại buồng dập phổ biến là buồng dập kiểu hở và buồng dập kiểu nửa kín.
Buồng dập kiểu hở thích hợp để cắt nguồn điện với dòng điện từ 50kA hoặc điện áp trên 1000V. Trong khi đó, buồng dập kiểu nửa kín với lỗ thoát khí được trang bị, chỉ phù hợp cho các dòng điện dưới 50kA.
Cơ cấu truyền động cắt
Cơ cấu truyền động cắt trong CP điện có 2 kiểu chính:
- Truyền động bằng tay: Dành cho CB có dòng điện định mức dưới 600A, xuất hiện tại hệ thống điện dân dụng và điện công nghiệp nhỏ.
- Truyền động cơ điện: Dành cho CB có dòng điện định mức cao, trong khoảng 600A - 1000A, xuất hiện tại hệ thống điện công nghiệp lớn.
=>> Đọc thêm: Dòng cắt aptomat là gì? Cách chọn dòng cắt ngắn mạch

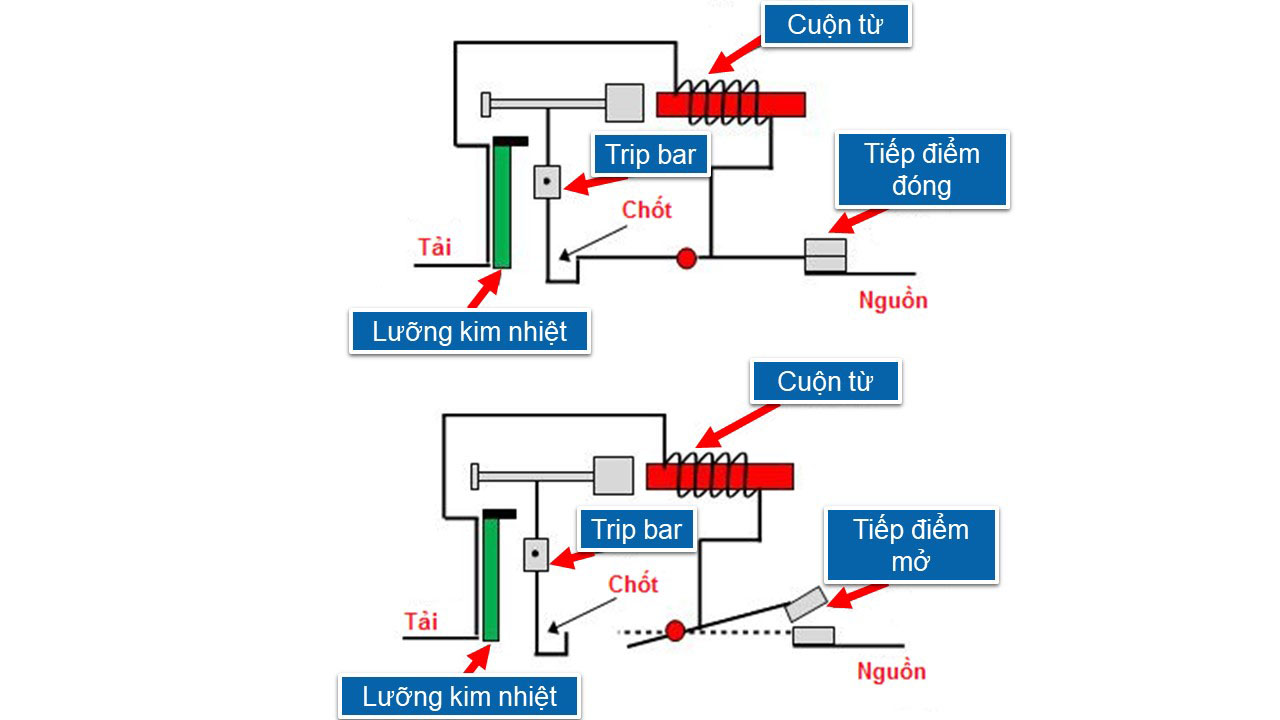

Nguyên lý làm việc của CP điện
Trong hệ thống điện, dòng điện chảy ra từ dây nóng và quay trở lại thông qua dây mát. Nếu hai dòng này bằng nhau, sự biến đổi của hai trường từ sẽ triệt tiêu nhau, làm cho điện áp đầu ra của cuộn thứ cấp giảm xuống 0. Tuy nhiên, nếu có sự rò rỉ trên một dây nào đó dẫn đến sự chênh lệch dòng, sự biến đổi của trường từ trong cuộn dây sẽ tạo ra dòng điện cảm ứng trên cuộn thứ cấp.
CP điện phát hiện sự chênh lệch dòng điện, nếu vượt quá 15mA hoặc 30mA sẽ tự động ngắt mạch điện để đảm bảo an toàn cho hệ thống. Trường hợp điện rò rỉ cơ chế hoạt động cũng tương tự.
=>> Đọc thêm: Cầu dao là gì? Cấu tạo, nguyên lý làm việc và công dụng

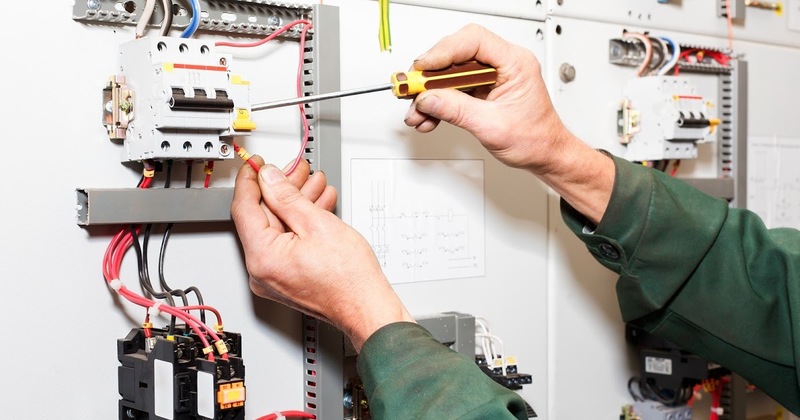

Ứng dụng thực tế của CP điện
Việc kết hợp CP với aptomat trong cầu dao tổng giúp tối ưu khả năng chống dòng rò. CP còn có tác dụng ngăn chặn ảnh hưởng của sấm chớp.
Ngày nay, các thiết bị CB từ đơn giản đến phức tạp đã dần thế chỗ cho các cầu dao điện và cầu chì lỗi thời. Việc thay thế này không chỉ diễn ra trong lĩnh vực dân dụng mà còn được áp dụng rộng rãi trong ngành công nghiệp. CB xuất hiện ở nhiều nơi như tòa nhà, cơ sở hạ tầng như bệnh viện, trường học, trung tâm dữ liệu, nhà máy và các doanh nghiệp.
CP điện 3 pha sử dụng cho mạch điện công nghiệp 380V. Trong khi đó CP 1 pha sử dụng cho mạch điện dân dụng 220V.
